5.9. Расчет заземления
В зависимости от места размещения заземлителей относительно заземляемого оборудования различают два типа заземляющих устройств: выносное и контурное. При выносном заземляющем устройстве заземлитель вынесен за пределы площадки, на котором размещено заземляемое оборудование.
При контурном заземляющем устройстве электроды заземлителя размещают по контуру (периметру) площадки, на которой находиться заземляемое оборудование, а также внутри этой площадки.Когда естественные заземлители отсутствуют или их использование не даёт нужных результатов, применяют искусственные заземлители: стержни из угловой стали размером 40х40, 50х50, 60х60, 75х75 мм с толщиной стенки не менее 4мм, длиной 2,5-3 м; стальные трубы диаметром 50-60 мм, длиной 2,5-3 м с толщиной стенки не менее 3,5мм; прутковая сталь диаметром не менее 10 мм, длиной до 10 мм и более.
Заземлители забивают в ряд или по контуру на такую глубину, при которой от верхнего конца заземлителя до поверхности земли остается 0,5 – 0,8 м. Расстояние между вертикальными заземлителями должно быть не менее 2,5 – 3 м.
Для соединения вертикальных заземлителей между собой применяют стальные полосы толщиной не менее 4 мм сечением не менее 48 мм2 или стальной провод диаметром не менее 6 мм. Полосы (горизонтальные заземлители) соединяют с вертикальными заземлителями сваркой. Произведём расчет защитного заземления.
Всё оборудование поста управления питается от сети 220в, которое подлежит заземлению. Наибольшее допустимое сопротивление заземляющего устройства по ПУЭ не должно превышать R=4 Ом в любое время года.
Расчётный ток замыкания на землю определяется из выражения:
Iз=220/4=55А
Расчётное удельное сопротивление грунта. Грунт – суглинок с удельным сопротивлением ρ=100 Ом∙м, климатический коэффициент к=1,4.
Rрасч=100∙1,4=140 Ом∙м.
В качестве вертикальных стержней предлагается применить стальной пруток с шириной полки 40 мм и длиной 2,5 м.
В качестве соединительной полосы – стальной пруток диаметром 10 мм.Сопротивление одиночного вертикального заземлителя:
Rст.од.=(Rрасч./(2∙3,14∙L)) ∙ln(2∙L/D)+0,5∙ln((4L+7H)/(7H+L)),
где L – длина стержня,
D – эффективный диаметр стержня,
Эффективный диаметр стержней:
D=0,95∙0,04=0,038 м.
Rст.од.= (140/(2∙3,14∙2,5)) ∙ ln(2∙2,5/0,038) + 0,5∙ln((4∙2,5+7∙0,5)/ (7∙0,5+2,5))=43,7 Ом.
Примем длину соединительной полосы равной 10 м. Сопротивление соединительной полосы:
Rп=ρ∙L /S=18∙10 / 3.14∙25=2,476 Ом.
Требуемое сопротивление растеканию вертикальных стержней:
Rст.=Rп∙Rи / ( Rи- Rп).
Rст.=2,476∙4/(4–2,476)=6,5 Ом.
Окончательно определим число вертикальных стержней. Коэффициент использования r=0,69 (при размещении по контуру и отношении расстояния между заземлителями к их длине равным 0,8).
N=43,7 / (0,69∙6,5)=9,74.
Таким образом, в контуре заземления следует использовать 10 стержней из уголковой стали. Соединение заземлителей с прутком должно осуществляться при помощи сварки.

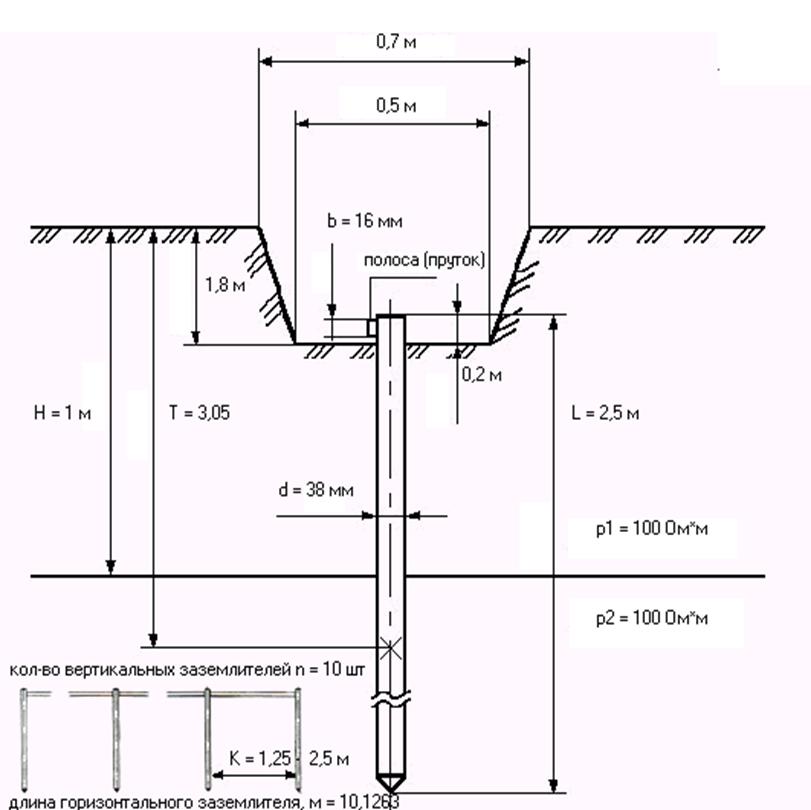

Рис 5.2. Схема заземления оборудования. Заключение
